工業陶瓷顏色大多數都偏白色，所以有許多人為了美觀優化對一些工業陶瓷板進行金屬表面化加工，從而使其運用范圍更加廣泛，下面科眾陶瓷廠先給大家介紹下一下共燒法技術。
隨著微電子產品發展趨向于功能多樣化、高性能化和產品小型化，特別是5G通信技術發展要求通信設備（網絡基站、大型濾波器）等有更高的功率，因而陶瓷基板以其低熱阻、耐高壓、高散熱、壽命長等優良特性，在大功率LED產業、高頻電子設備、大型網絡基站、濾波器件等領域具有非常廣泛的應用前景。而陶瓷基板表面金屬化是決定其實際應用的重要前提。
一、共燒法
共燒多層陶瓷基板因利用厚膜技術將信號線、微細線等無源元件埋入基板中能夠滿足集成電路的諸多要求，目前得到了廣泛的關注。
共燒多層陶瓷基板因利用厚膜技術將信號線、微細線等無源元件埋入基板中能夠滿足集成電路的諸多要求，目前得到了廣泛的關注。
共燒法分為高溫共燒和低溫共燒。兩者工藝流程基本相同，首先將陶瓷粉體與有機粘接劑混合形成漿料，再利用刮刀把漿料加工成片狀，經干燥后形成陶瓷生坯，然后根據設計要求在生坯上加工導通孔并填充金屬粉末，利用絲網印刷技術在生坯表面涂布形成線路圖形，最后將各層生坯層疊后進行壓合，在共燒爐內完成燒結并成型。具體如下：

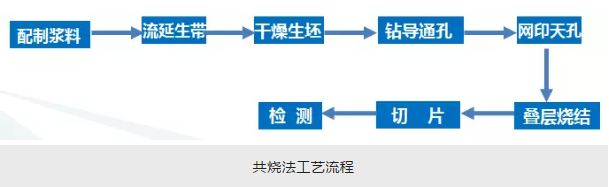

共燒法工藝流程
高溫共燒溫度為1300~1600 ℃，而低溫?zé)Y(jié)溫度則為850~900℃，造成這種差別的主要原因在于低溫?zé)Y(jié)漿料中加入了可以降低燒結溫度的玻璃材料。
共燒法用于陶瓷基板表面金屬化優點是：在增加組裝密度、縮短互連長度、減少信號延遲、減小體積、提高可靠性等方面具有顯著的優勢，特別適用于高頻通訊用組件。
缺點是：層壓過程中也極易造成圖形對位不精準而導致公差累積過大等問題。
地址：http://m.luoliyuan-sh.com/jishu/1705.html
本文“工業陶瓷板金屬表面化技術簡介”由科眾陶瓷編輯整理，修訂時間：2021-10-16 14:51:16
