特種工業陶瓷氧化鋯概述

       以氧化鋯(ZrO2)、鋯英石(ZrSiO4)為原料制造的耐火制品。氧化鋯制品系列、鋯英石制品系列、鋯莫來石和鋯剛玉制品系列屬此類制品。根據生產工藝的不同、含氧化鋯制品分為燒結制品、熔鑄制品和不燒制品。含氧化鋯制品具有熔點高、熱導率低、化學穩定性好的特點，特別是對熔融玻璃和液態金屬具有良好的耐侵蝕性。



氧化鋯簡史



       自18世紀90年代發現斜鋯礦以來，許多學者對氧化鋯進行了研究，含氧化鋯制品也開始生產和應用。1921年美國康寧(Corning)公司生產熔鑄莫來石大磚，并于1923年在玻璃熔窯上使用。1929年拉夫(O．Ruff)和埃伯特(F．Ebert)測量了氧化鋯的光性和晶格常數，發現氧化鋯存在晶型轉化現象，還發現加入氧化鈣(CaO)或氧化鎂(MgO)在1700oC以上可使單斜晶型氧化鋯轉變為立方晶型氧化鋯。1933年科恩(w．M．Cohn)發現氧化鋯由單斜晶型轉變為四方晶型的轉化溫度為1100～1200oC。1941年美國正式生產牌號為柯爾哈特(Corhart)ZAC電熔鋯剛玉磚。用這種磚砌筑玻璃熔窯，使熔窯壽命延長2～4倍。1947年柯蒂斯(c．E．Curtis)從提高抗熱震性出發，提出加入氧化鈣或氧化鎂，制造部分穩定氧化鋯的方法。1950年美國諾頓(Nor•ton)用單相電弧爐還原熔融，生產了熔鑄穩定化氧化鋯制品。1953年日本旭硝子公司也制造了熔鑄氧化鋯磚。20世紀80年代末蘇聯生產了氧化鋯含量為50％和60％的電熔鋯剛玉磚。1960年法國西普(Sepr)公司正式生產ZASl681電熔鋯剛玉磚。90年代試制成功Zr0。含量達50％和60%的熔鑄AzS磚。1965年中國開始生產氧化鋯含量為33％的電熔锫剛玉磚。



氧化鋯性能



       致密、穩定氧化鋯的熔點為2677oC，使用溫度達2500c。體積密度因原料的純度與制造方法的不同而波動于4.5～5.5g/cm3之間．致密的氧化鋯制品的體積密度可選5.75g/cm3燒結氧化鋯制品與熔融狀態的金屬及液態玻璃不起化學反應?？列詨A溶液、碳酸鹽溶液和酸(濃H2SO4和HF除外)對氧化鋯不起化學反應。碳與燒結氧化鋯反應時，僅在表面生成碳化鋯。所以，在氧化氣氛條件下，氧化鋯制品可在高溫下使用而不發生化學變化。



       鋯英石制品的主要成分為ZrO2•SiO2鋯英石在1680℃受熱大量分解為ZrO2和SiO2牿英石制品對多種熔融金屬、酸性試劑和液態玻璃都具有良好的抗侵蝕性，但與堿性爐渣或與堿性耐火材料接觸，容易發生侵蝕反應。

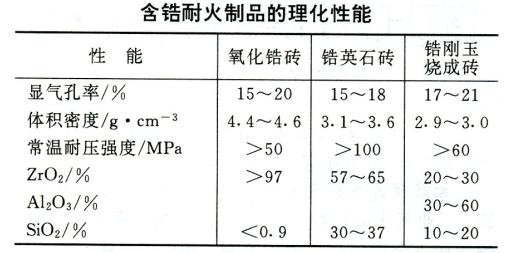

       鋁鋯硅系(AZS)熔鑄磚和燒成磚具有較好的耐玻璃液侵蝕性，可用于玻璃熔化池窯的池壁和上部結構。古鋯耐火制品的理化性能見表。



氧化鋯原料



       用來制造含氧化鋯制品的主要原料為斜鋯石、鋯英石精礦和經過加工處理的氧化鋯。



       斜鋯石(ZrO2)單斜晶系，呈不規則塊狀、黑色、灰黑色、褐色。體積密度5．5～56g／cm。，奠氏硬度65，斜鋯石中Zroz含量依產地不同而異，一般為80%～95％。主要雜質為Fe2O３、TiO2、SiO2、Al2O3、HfO2。開采的斜鋯石原礦須經過加工處理方可使用。



       鋯英石(ZrSlO4)又名锫石，四方晶系，無色、淡黃色、淡紅色、黃褐色、煙灰色、藍色、綠色、玻璃至金剛光澤、斷口油脂光澤。雜質礦物為鈦鐵礦、獨居石等。通常鋯英石礦物中伴生的ThO4等含有放射性的物質具有α、β射線．所以在以鋯英石為原料生產鋯英石制品時，需經放射線強度計量檢測。如果放射線強度超過5×107C1／kg，需采取相應的防護措施。
