導熱氧化鋁常見成型方法介紹（多圖）

我們知道氧化鋁陶瓷具有絕緣，耐磨，耐腐蝕等優(yōu)良性能，氧化鋁還有很好的導熱性能，導熱系數(shù)在20W/m·K(20℃)，下面科眾陶瓷氧化鋯加工廠就講講導熱氧化鋁陶瓷。

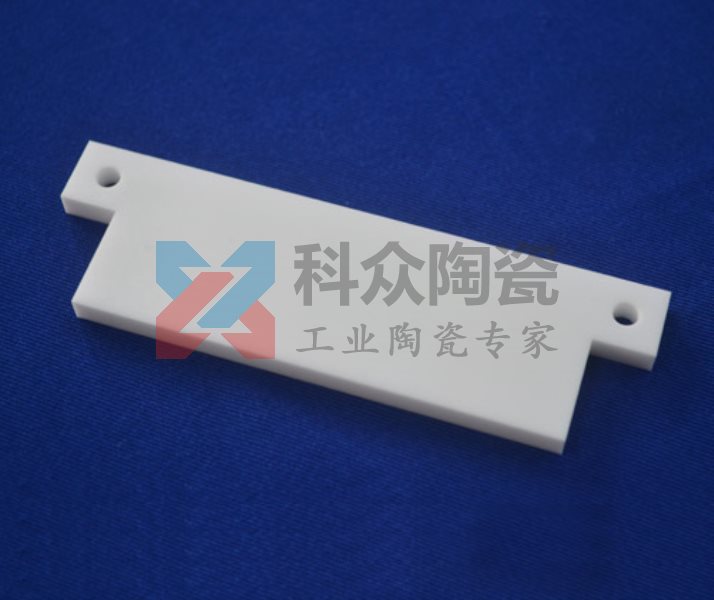

導熱氧化鋁陶瓷板

氧化鋁陶瓷,用于需要導熱、散熱、絕緣、耐高溫、耐高電壓擊穿的電子電氣領域，熱傳導系數(shù)高，穩(wěn)定性好。導熱氧化鋁陶瓷有較好的傳導性、機械強度和耐高溫性。

需要注意的是需用超聲波進行洗滌。導熱氧化鋁是一種用途廣泛的陶瓷，因為其優(yōu)越的性能，在現(xiàn)代社會的應用已經(jīng)越來越廣泛，滿足于日用和特殊性能的需要。

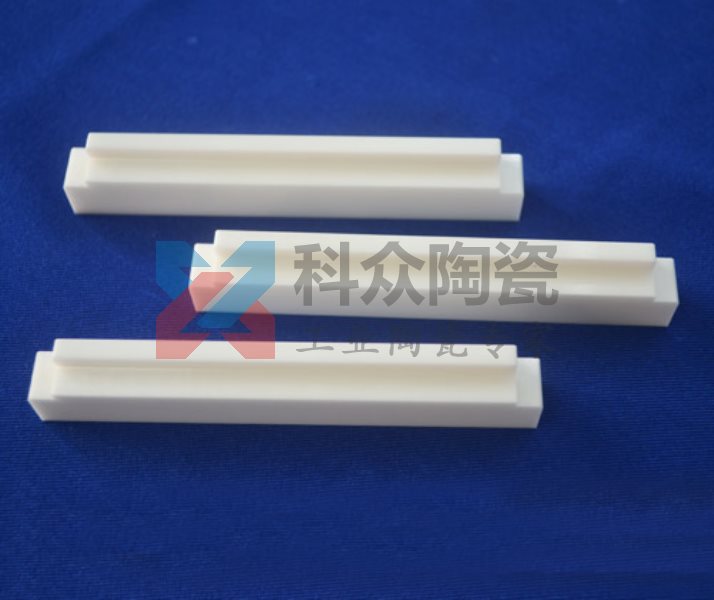

導熱氧化鋁陶瓷棒

常用成型方法介紹：
干壓成型：導熱氧化鋁陶瓷干壓成型技術僅限于形狀單純且內壁厚度超過1mm，長度與直徑之比不大于4∶1的物件。成型方法有單軸向或雙向。壓機有液壓式、機械式兩種，可呈半自動或全自動成型方式。

壓機最大壓力為200Mpa。產量每分鐘可達15～50件。由于液壓式壓機沖程壓力均勻，故在粉料充填有差異時壓制件高度不同。而機械式壓機施加壓力大小因粉體充填多少而變化，易導致燒結后尺寸收縮產生差異，影響產品質量。

因此干壓過程中粉體顆粒均勻分布對模具充填非常重要。充填量準確與否對制造的氧化鋁陶瓷零件尺寸精度控制影響很大。

導熱氧化鋁粉體顆粒以大于60μm、介于60～200目之間可獲最大自由流動效果，取得最好壓力成型效果。
